在工业烟风道系统中，“挡板门”和“插板门”是两种功能迥异的关键设备，选择错误会直接影响系统安全、效率和运行成本。

简单来说，核心区别在于：

• 挡板门（Dampers）：主要用于调节流量或切换通道，其密封性通常不是最优先的考虑，允许有少量泄漏。

• 插板门（Guillotine      Gates / Slide Gates）：主要用于完全切断介质流动，实现100%的物理隔离，要求极高的密封性，以实现气密或液密关闭。

下面我们将从功能、结构、应用场景等方面详细拆解如何选择。

一、 功能与核心区别

二、 常见类型与特点

挡板门 (Dampers)

1. 百叶窗式挡板门 (Louver Damper)

• 结构：由多个叶片（像百叶窗）通过连杆机构同步转动。

• 特点：结构紧凑，调节性能好，但密封性较差，泄漏率较高（通常>1%）。

• 适用：常用于烟气脱硫系统（FGD）的入口、出口，用于启停隔离和旁路切换；空气风道的调节。

2. 闸板式挡板门 (Guillotine Damper)

• 结构：单块或多块闸板，垂直或倾斜插入管道。

• 特点：全开时阻力小，关闭后密封性优于百叶窗式，但仍非绝对密封。

• 适用：对密封要求稍高的开关隔离场合，如除尘器进出口、风机进出口。

3. 扇形挡板门 (Butterfly Damper)

• 结构：一个绕轴旋转的圆盘。

• 特点：结构简单，成本低，占用空间小。密封性一般，不宜用于高温高压差环境。

• 适用：低压空气、烟气的大流量调节。

插板门 (Guillotine Gates)

1. 单插板门 (Single Guillotine Gate)

• 结构：单个阀板，带有一套强大的密封和压紧装置。

• 特点：可实现绝对隔离，安全可靠。

• 适用：需要单重隔离的场合，如设备维修隔离。

2. 双插板门 (Double Guillotine Gate)

• 结构：两个串联的阀板，中间形成一个“通气室”。

• 特点：安全性最高。可以在系统不停机的情况下，对其中一个阀板进行维修或更换密封。通常中间通气室会设有排气或充氮接口。

• 适用：对安全性和在线检修要求极高的场合，如焦炉煤气管道、化工有毒有害介质管道。

三、 如何选择：决策流程与关键因素

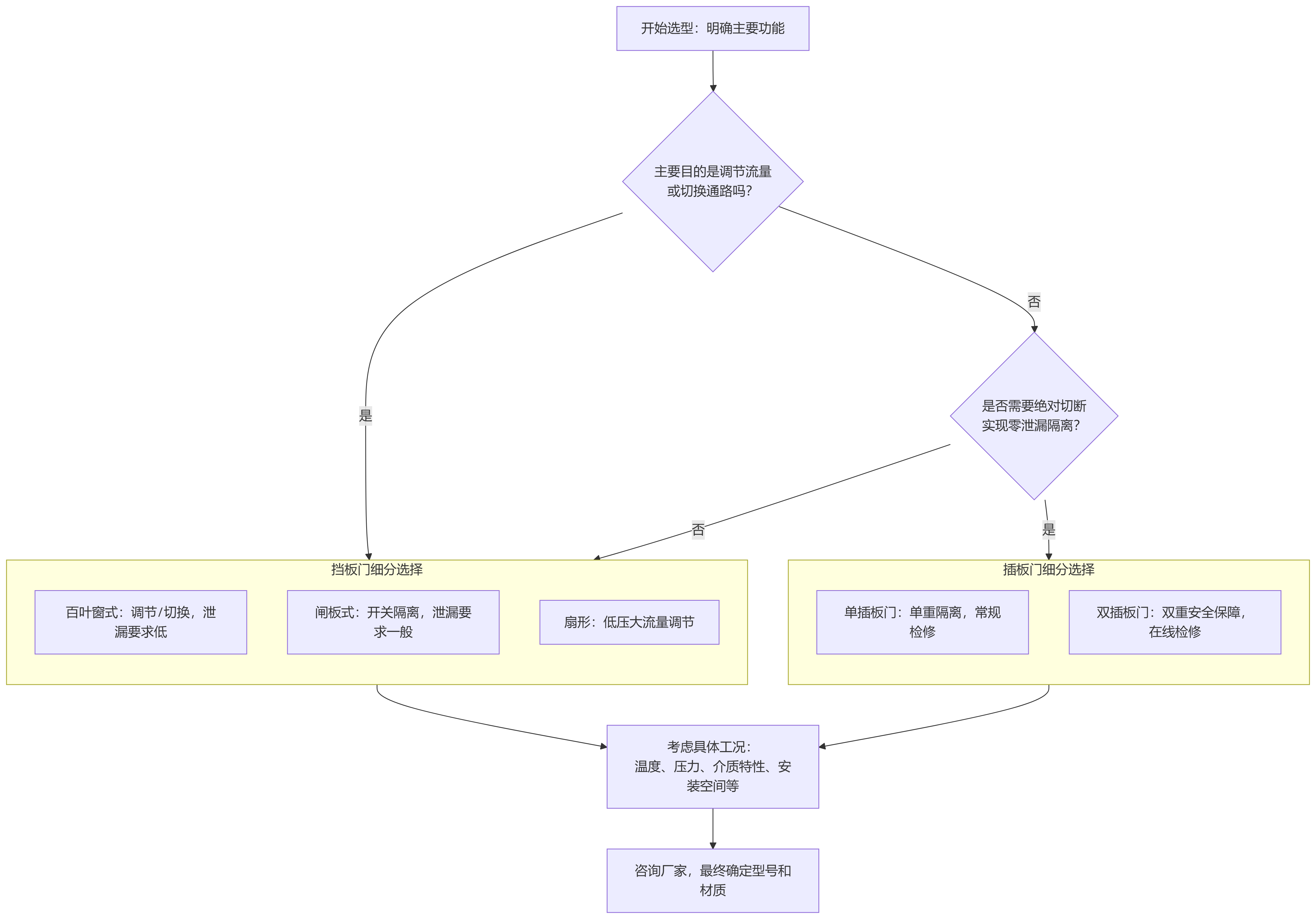

选择的过程就是明确需求和工况的过程。您可以遵循以下决策流程：

遵循以上流程后，还需综合考虑以下关键因素：

1. 介质特性 (Media Characteristics)

• 成分：是否是腐蚀性烟气（如含SO₂、HCl）？是否含有粉尘（磨损性）？

• 温度：常温、中温（<300°C）还是高温（>300°C甚至可达600°C）？这决定了材质和密封的选择（如是否需用水冷、采用合金钢或不锈钢）。

• 压力：系统是微负压、常压还是正压？压差越大，对阀门强度和密封压紧力的要求越高。

2. 安装与空间 (Installation & Space)

• 插板门需要预留足够的提升高度或抽出空间，这在改造项目中往往是决定性因素。

• 挡板门通常直接安装在管道中，所需外部空间较小。

3. 驱动方式 (Actuation)

• 调节用挡板门：必须选用电动或气动执行器，并能接收4-20mA等控制信号进行精确开度控制。

• 开关型挡板门/插板门：可选用电动、气动或液压。插板门由于需要很大的压紧力，在大型管道上常选用液压驱动，更稳定可靠。

4. 维护性 (Maintainability)

• 如果介质粉尘多，容易卡塞，需要选择结构简单、不易积灰的款式，或带有吹扫装置的设计。

• 双插板门虽然价格昂贵，但可以实现不停产检修，对于连续生产的关键管线至关重要。

四、 典型应用场景举例

• 需要选择【挡板门】的场景：

• 锅炉引风机后烟道：需要调节总烟气流量（选用百叶窗或扇形调节挡板门）。

• FGD脱硫系统旁路：用于切换烟气进入脱硫塔还是直接排入烟囱（选用密封性较好的百叶窗挡板门或闸板式挡板门）。

• 燃烧器空气进口：需要调节助燃空气量（选用百叶窗或扇形调节挡板门）。

• 需要选择【插板门】的场景：

• 焦炉煤气总管：设备检修时，需要绝对切断煤气来源，防止中毒爆炸（必须选用气密性双插板门）。

• 化工反应器进出口：处理有毒有害介质，停车检修时需要绝对隔离。

• 布袋除尘器每个仓室的进出口：需要隔离某个仓室进行在线检修和喷吹系统维护（选用单插板门即可）。

五、总结与最终建议

1. 先定功能：问自己第一个问题——“我是要调节/切换，还是要绝对切断？” 这能帮你快速锁定大门类。

2. 再定工况：温度、压力、介质腐蚀性/磨损性决定了设备的材质和结构细节。

3. 最后看空间和成本：在满足功能和工况的前提下，考虑安装空间的限制和投资预算。

最后，强烈建议： 将您的详细工艺参数（P&ID图、介质成分、温度、压力、压差、管道尺寸、功能要求等）提供给几家专业的阀门制造商，他们的技术工程师会为您提供最符合您需求的选型方案。这是一个技术性很强的决策，专业厂家的意见至关重要。
