中国石化、国电集团、大唐集团、中海油、中国铝业股份的优秀供应商

     ---连云港华能电力 12 年专注烟\粉\风管道阀门密封方案研究!

挡板门

挡板门的用途为实现隔离关断烟气的作用。设备具有运行状态下稳定可靠、启闭灵活、关断严密,且强度高,刚性好,坚固耐用,大大提高系统效率,满足烟气排放的环保要求。
0.00
0.00

挡板门的用途为实现隔离关断烟气的作用。设备具有运行状态下稳定可靠、启闭灵活、关断严密,且强度高,刚性好,坚固耐用,大大提高系统效率,满足烟气排放的环保要求。

一.挡板门结构特点

   1.挡板门采用单轴驱动双百叶窗式挡板结构,双层叶片中间设计有导入密封空气的密封室,将高于烟气压力的密封空气通入挡板,使双层挡板之间形成密封空气隔离层,阻断烟气流的通过。
   2.挡板门启闭时间≤60S(可根据用户要求选定)。
   3.外部设计有连杆机构,数个叶片可实现同步开启或关闭,轴封装置与滚动轴承分开,调节与维护更加便捷,无轴承腐蚀之忧。
   4.双百叶窗式挡板门设计结构合理,叶片刚性好,运行稳定可靠,百叶窗式挡板叶片密封型式为弹性密封或气密封。

   5.挡板门可选择的驱动方式:电动或气动。

   6.空气密封风机和门板采用机械联动机构控制,安全可靠。

二.挡板门产品概述

    连云港市华能电力辅机有限公司生产的挡板门是在引进国外先进技术的基础上,进一步优化结构设计而研发出的新型产品。该产品启闭转动灵活,驱动力矩合理,关闭严密可靠,使用寿命长,是火电厂系统中的重要配套设备。挡板门用于烟气系统吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中,风门通常采用百叶窗式双层挡板结构,关断时双层挡板之间通入密封风,实现隔离关断烟气的作用。设备具有运行状态下稳定可靠、启闭灵活、关断严密,且强度高,刚性好,坚固耐用,大大提高系统效率,满足烟气排放的环保要求。

三.挡板门技术参数
    1
.华能挡板门  FGD(型号)-W(宽度)×H(高度)
    2
.安装位置:水平风道、垂直风道、倾斜风道。

   3.流通介质:烟气或其它含尘气体 。

4.设计承压能力 :±8000Pa

5.设计耐温:≤350

    6.泄漏度:≤0%
    7
.电源和气源: 电源    交流三相三线~380V/50Hz或用户确定

                                 气源       压缩空气0.4MPa-0.8MPa

. 挡板门订货要求
   1.
供给管道截面尺寸及管道的安装位置(水平管道或立式管道)。

2.挡板门启闭时间:≤60s(可由用户选定)。

3.挡板门流通介质、最大工作压力、最大工作温度。

4.挡板门连接方式:法兰平面对焊连接。

5.挡板门操作要求:电动或气动,开关或调节。

6.挡板门在管道中的用途及位置。

7.订货前供方可供给安装总图给需方确认。

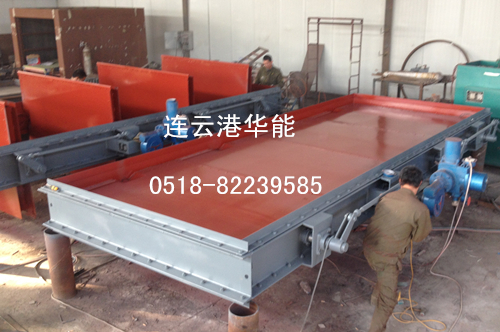

        挡板门图片

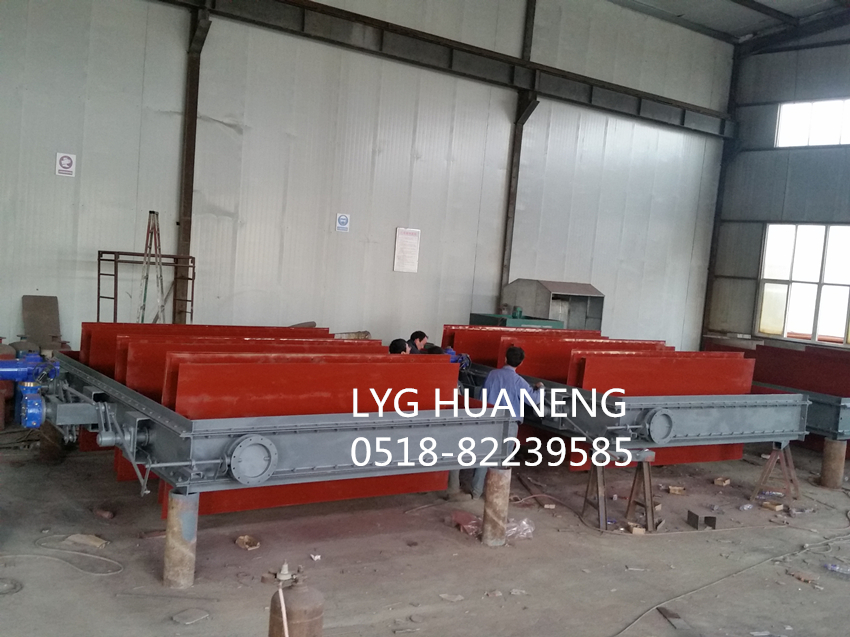

       挡板门结构

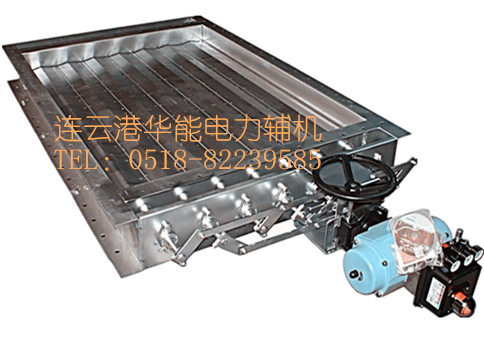

    调节挡板门
