插板门

CBM系列插板门是连云港市华能电力辅机有限公司公司在第三代产品具有不积灰、密封严、开关灵活、检修方便、可远近程手动操作等优点。可取代原有插板门、翻板门。
0.00
0.00

CBM系列插板门是连云港市华能电力辅机有限公司公司在第三代产品具有不积灰、密封严、开关灵活、检修方便、可远近程手动操作等优点。可取代原有插板门、翻板门。
一、 产品概述:

CBM系列插板门是连云港市华能电力辅机有限公司公司在第三代产品基础上,结合多家电厂长期使用情况,多方提出改进意见、研究开发并投放市场的最新产品。由于该插板门使用特殊材质,在温度高、风压大、积灰多,有蒸汽的情况下都长期安全运行,完全消除原有插板门关不严、开启关闭不灵活、积灰易卡死、检修不方便等缺点。

具有不积灰、密封严、开关灵活、检修方便、可远近程手动操作等优点。可取代原有插板门、翻板门。

二、CBM系列插板门具有以下特点:
1.
可根据用户现场情况选择进行水平、垂直、倾斜.立式等位置的安装使用。

2.门的启闭、锁紧采用联锁设计,便于计算机集中控制,为便于维修及特殊需要,亦可现场手控操作。

3.设备整体热处理,较大温差下不变形,采用新颖密封结构,封闭性能好,耐磨性能好。

4.优化结构设计,使热隔绝门在使用过程中减少导轨的积灰现象,降低了故障率,减少了维修成本及维修人员的劳动强度。

5.形式热风隔绝门具有开启关闭、隔绝共用,开启关闭灵活,其隔绝性能好。
6
.正常工作时插板门开关灵活、无卡涩现象。
7
.插板门关闭后,无内漏、外漏、轴封良好、无漏气、漏风现象。
8
.全自动化程度高,具有远程、近距离,和手动操作功能。
9
.关闭后漏风率小于0.1%
10
.操作简便、安装周期短,可在小修期内完成。
     气动插板

三、CBM系列插板门的选型:

型号:CBM-B(长)×(宽)×H(高)
                  注:A×B——可以为矩形、圆形等各种规格的风道,由用户确定。

                    H——插板门厚度一般为600mm

1圆形插板门可在Φ605000通径尺寸范围内任意选择。
2
.矩形
插板门可在200*4004000*6000通径范围内选择。
3
.根据插板门现场不同的工作环境,选用不同的材料进行设计、制作。

4. 承受压力:≤8000Kpa

5. 启闭时间:插板门宽度<=1m时,启闭时间<0.5分钟;插板门宽 度<=2m时,启闭时间<1.6分钟;插板门宽度<=3m时,启闭时间<3.95分钟。

6. 锁紧时间:<45S

7. 电压:交流380v

8. 设计温度:≤600摄氏度

四、CBM系列插板门供货范围:

1.插板门本体(电机、减速机、传动部件、压紧装置、定位装置及保护装置)
2.控制柜。
3.安装图、电气图、使用说明书、合格证、装箱单。

五、CBM系列插板门订货须知:

1.提供插板门的安装位置及名称。
2
.提供插板门通径尺寸(圆形、矩形)是否配备法兰
3
.驱动方式:
电动、手动以及气动
4
.提供现场工作环境及风道介质、风压、温度。

5.是否需要远、近控制及与DCS接轨等控制功能。

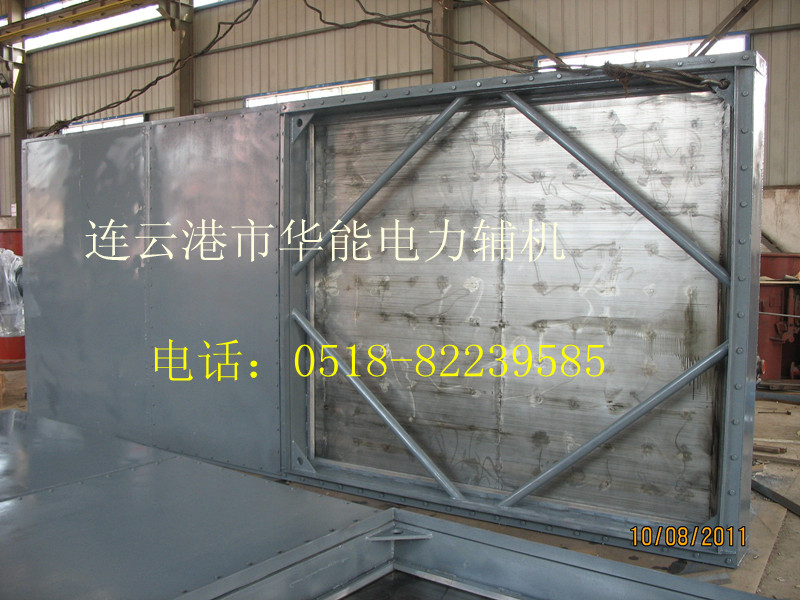

    双插板门
   双插板门

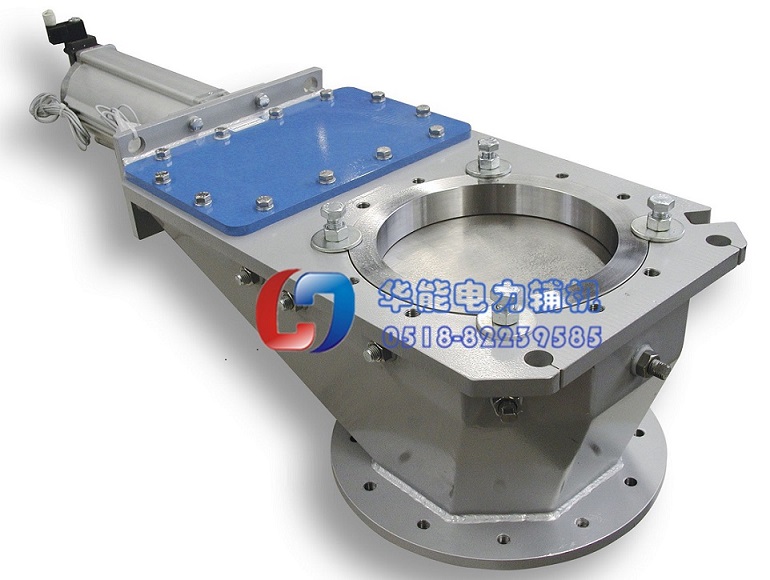

    煤仓插板门
   煤仓插板门

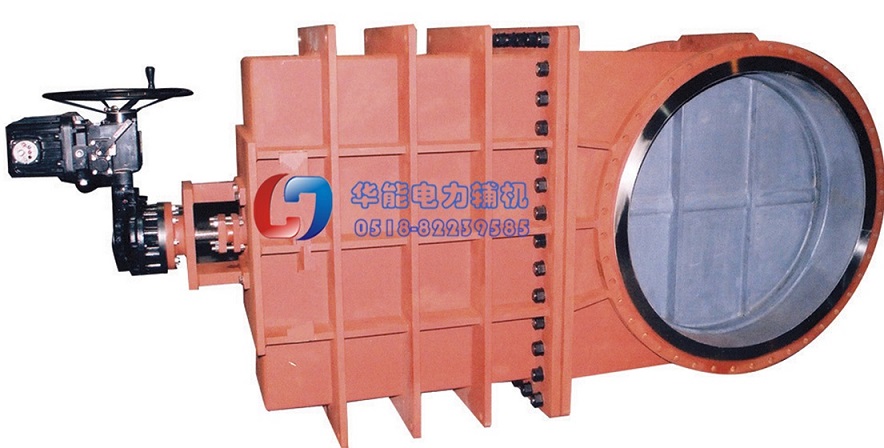

   电动插板门
   插板门

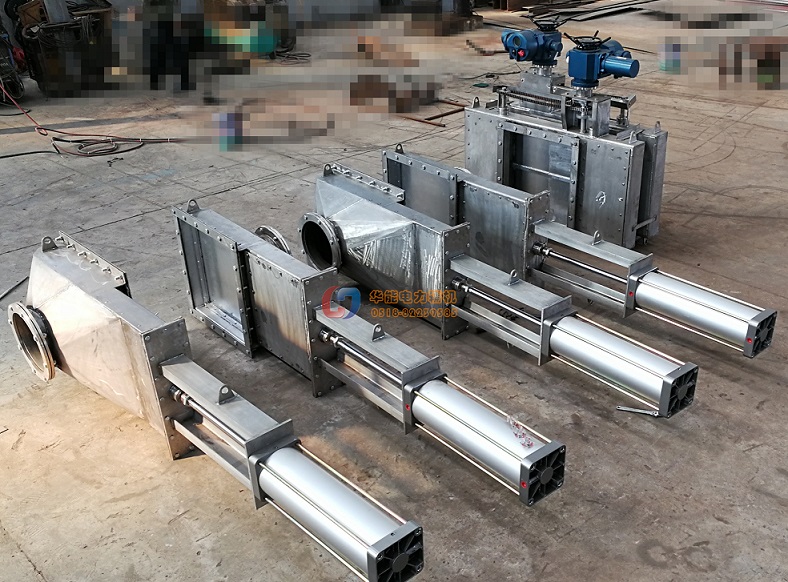

  气动插板门
  气动插板门

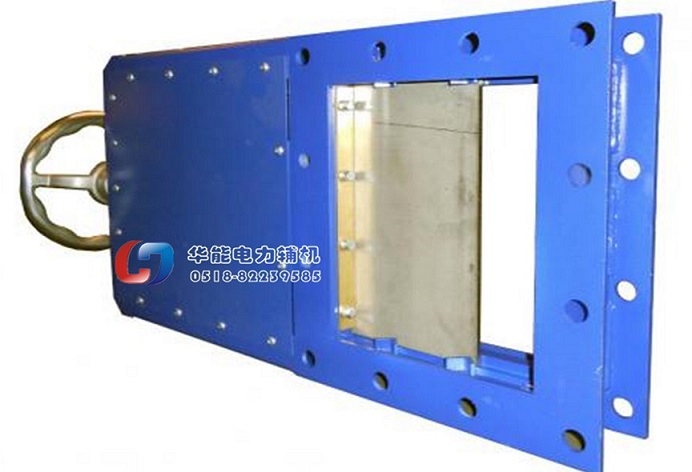

  手动插板门
手动插板门
