1.概述

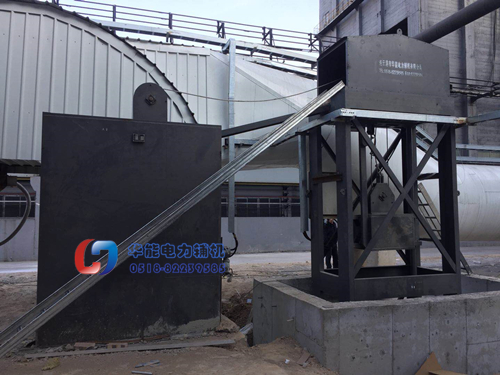

    1#49孔焦炉。两条烟道，一座烟囱。现实施焦炉烟气脱硝项目，需要将地下烟道设置立式重锤式快开插板阀以防止焦炉烟道气泄露或回流，同时保证焦炉安全，在烟气主风机断电时及时打开，保证烟气在地下烟道正常通过。因烟道为地下拱形结构，为确保系统及人员安全性，采用重锤式快开型烟道立式插板阀。

快开型烟道立式插板阀系统主要由框架、阀板、密封片、防尘密封片、三向定位导轮组、重力平衡机构、提升装置以及失电释放系统等几部分组成。关闭时由提升装置将重力平衡提升阀板下降至密封位置，由密封机构锁紧密封，重力平衡由自锁机构限位。断电时锁紧机构脱开，自锁机构断电释放，重力平衡下落拉起阀板。

    阀体框架采用钢板模压成形或型钢焊接成形，阀板采用两层钢板模压焊接成形，刚性好，坚固耐用。

    该产品工作可靠、启闭灵活、密封严密，插板阀关闭后，无内漏、外漏、无漏气、漏风现象，耐磨度高。操作简便、安装周期短，可在小修期内完成。

2. 地下烟道快开型立式插板阀制作要求及安装

    快开型立式插板阀框架采用型钢，阀板采用304不锈钢，阀板骨架采用Q235-B碳钢，采用复合结构，避免变形。

阀板与密封面接触，阀板靠烟气吸力紧贴密封面，密封效果良好，密封结构简单，维修方便。

    重锤式快开型立式插板阀采用配重打开方式，关闭采用电动装置提起配重，靠阀板自重关闭阀门。

    当风机断电时，立式插板阀依靠配重在40s内打开及时阀阀，使烟气能及时排入烟囱。正常开车运行时，插板阀关闭，电动装置提起配重，阀板依靠自重下降关闭，阀阀关到位后，自动停止，电动传动机构提着配重保持不动，断电时，自动及时打开。

    立式插板阀框架与烟道两侧大约有50mm间隙，这样便于安装，安装好阀阀后填充密封：采用硅酸铝纤维压实填充，这样可以便于下次检修。

3. 重锤式快开型立式插板阀优点

1）阀门打开迅速；

2）阀门打开靠电动机构，减少工人劳动强度；

3）采用线性密封，阀板及密封采用满足焦化厂使用要求耐磨且密封效果良好的材料。

4）结构简单便于安装和检修。
